Представляем версию 8 - новейшую систему ударного гравирования для станков серии «График».
Дата выхода: 15 февраля 2013 г.
В настоящее время все новые ударно-гравировальные станки САУНО поставляются с версией 8. Владельцы станков предыдущих версий могут в любое время модернизировать свой станок до версии 8.
Для станков версии 5.2, 6.0, 6.1, 6.2, 6.3, 7.1:
Для станков версии 7.2:
Стоимость модернизации смотрите в разделе "Прайс-лист".
При условии модернизации двух и более станков предлагаются различные варианты скидок. Свяжитесь с нами!
Рекомендуется выполнять модернизацию станка в сервисных центрах или представительствах компании САУНО. Наши мастера проверят ваш станок, в случае необходимости проведут настройку и ремонт, чтобы ваша техника надежно работала долгие годы.
Что сделано в восьмой версии:
Усовершенствован модуль и алгоритм управления ударом. При каждом ударе иглой система управления формирует ударный импульс таким образом, чтобы добиться рационального использования энергии удара как для темных (слабый удар), так и для светлых (сильный удар) участков изображения. Данный подход позволяет очень точно управлять размерами точки на камне (передавать больше полутонов), повысить точность расположения точек (изображение будет четче), уменьшить износ иглы.

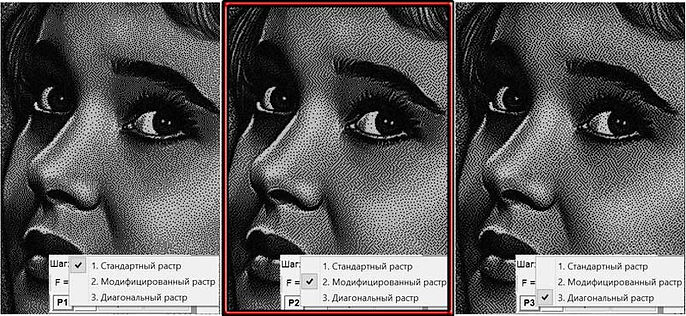

Новые методы преобразования исходного изображения в точечное. Такие методы называются «алгоритмами преобразования в растр». В версии 8 вы можете выбрать один из трех алгоритмов преобразования (см. рисунок ниже). По умолчанию используется модифицированный растр Р2, так как он дает четкое и контрастное изображение.
Примеры:

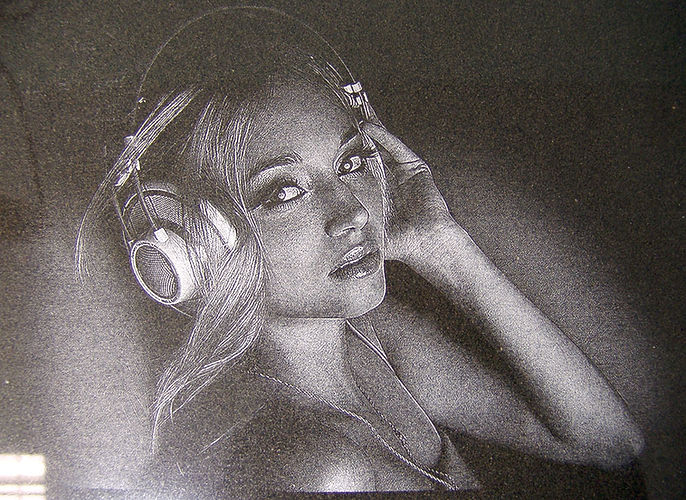

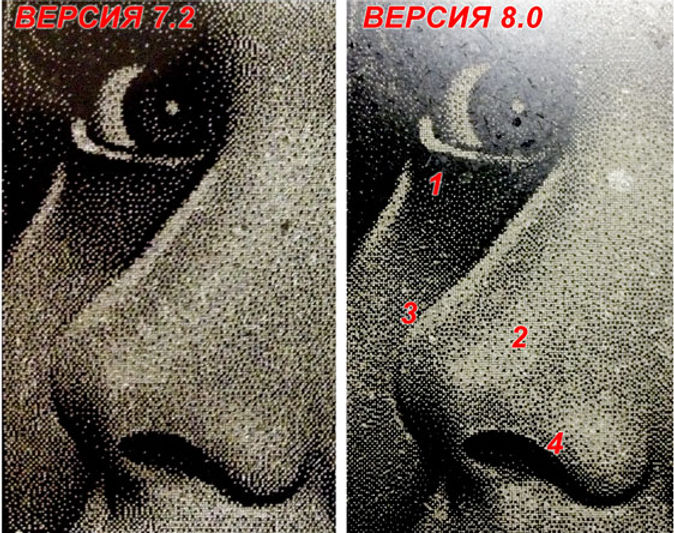

На рисунке ниже вы видите две одинаковых фотографии, сделанные версией 7.2 (частота 250 Гц) и версией 8 (частота 400 Гц).
Преимущества восьмой версии:

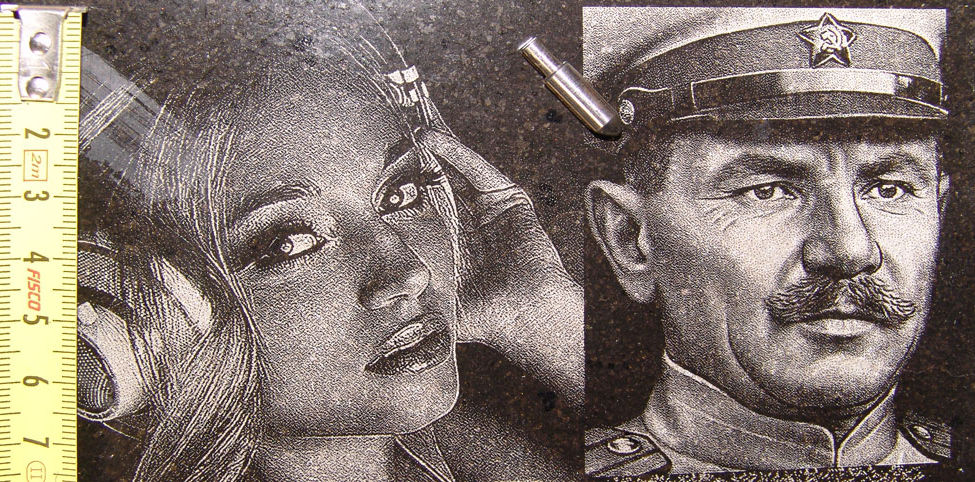

Для демонстрации возможностей восьмой версии приводим фото гравировки на камне с высоким разрешением. Обратите внимание - высота портретов всего лишь 7 см. Для оценки реальных размеров мы положили на камень гравировальную иглу. Портреты-миниатюры сделаны версией 8 с шагом 0.150 мм на частоте 400 Гц. Обычно при гравировке на камне с таким малым шагом отдельные точки сливаются, пропадают полутона, в первую очередь на складках лица и морщинах, в результате портрет на камне получается плоским и выбеленным. Восьмая версия лишена этих недостатков, она прекрасно передает все оттенки даже при сверхвысоком для камня разрешении.

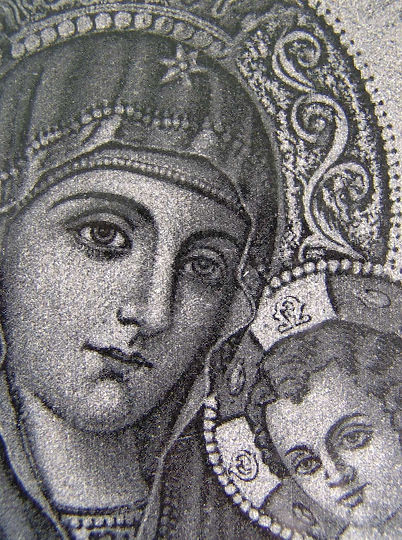

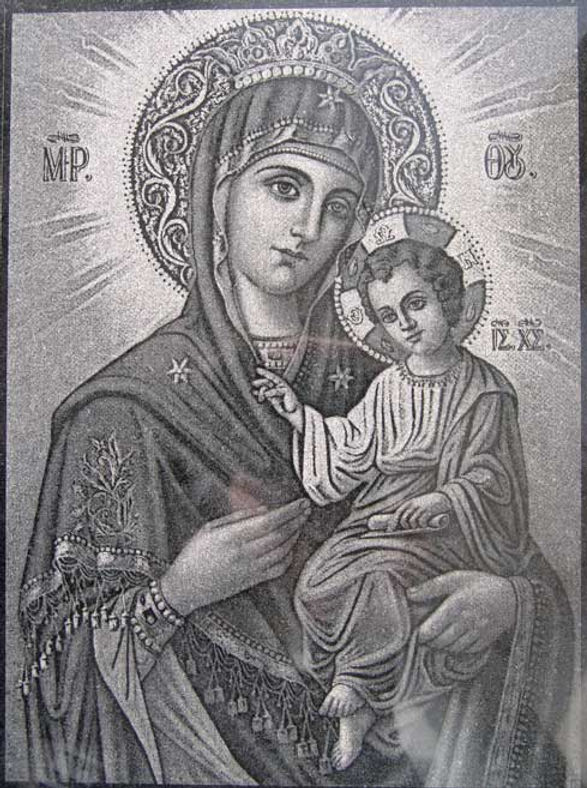

И наконец, на следующем фото пример гравировки восьмой версией в амплитудном режиме, где передача полутонов происходит только за счет изменения силы удара. Такой режим предъявляет к станку высокие требования. Восьмая версия прекрасно гравирует в амплитудном режиме.
Выводы:

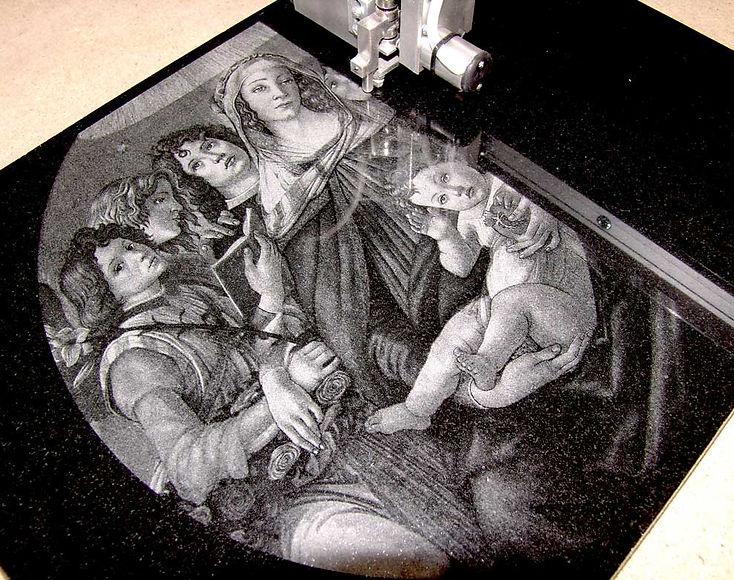

Версия 8 гравирует изображения в точечном и амплитудном режиме с частотой 400 ударов в секунду. Это более чем в 1.5 раза быстрее, чем версия 7.2 (250 Гц), в 2..2.5 раза быстрее, чем версия 7.1 (160..200 Гц), и в 4 раза быстрее версии 6 (100 Гц).
В комбинированном режиме скорость гравировки также повысилась в 1.5 раза благодаря появлению новых режимов.
Станок с версией 8 подключается к компьютеру с помощью стандартного кабеля USB. Переходник USB-COM-порт больше не нужен. Не требуется установки каких-либо драйверов на компьютер. Вы просто подключаете станок к компьютеру кабелем USB, и это все! Станок готов к работе.
Для версии 8 подходит любой компьютер, даже дешевый нетбук. Версия 8 работает с Windows XP, Windows Vista, Windows 7, Windows 8.
Длина стандартного USB-кабеля 3-5 метров. При использовании USB-кабеля с усилителем длина кабеля более 10 метров.
Станок версии 8 можно подключить к компьютеру и через COM-порт, как и предыдущие версии.

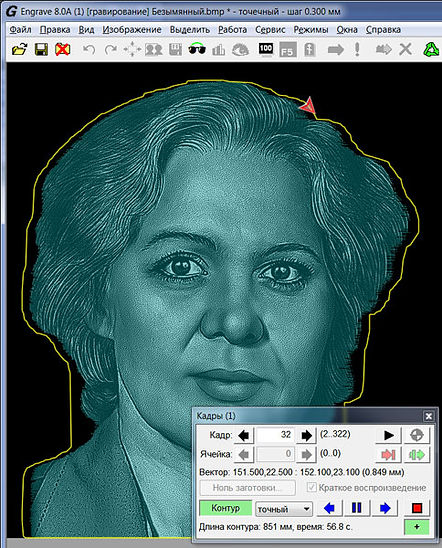

Перед началом гравирования лучше заранее убедиться, что изображение вписывается в фигурный камень или в заготовку-овал. Для этой цели в восьмой версии есть функция обхода изображения по контуру.
Мы сделали функцию обхода по контуру максимально удобной. Во время обхода вы всегда видите на экране компьютера, в какой точке изображения в данную секунду находится инструмент. В любой момент можно сделать паузу, а затем продолжить обход. Можно опустить инструмент выше или ниже, чтобы точно убедиться, как игла проходит сложные участки. Также можно в любом месте изменить направление обхода и замедлить скорость в случае, когда требуется более тщательно проверить сомнительный участок.
При расчете контура обхода учитываются разгоны и торможения инструмента. Вы будете точно уверены, что при гравировке инструмент не выйдет за пределы заготовки самой сложной формы.
Вы хотите ускорить работу и уменьшить износ иглы? Это можно сделать так:

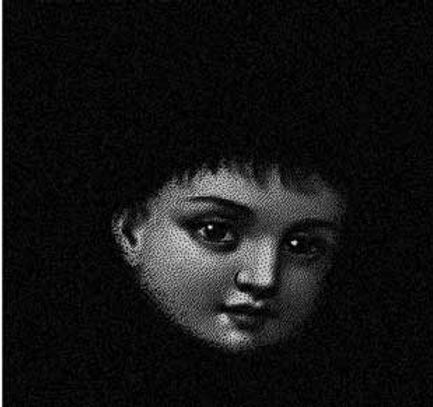

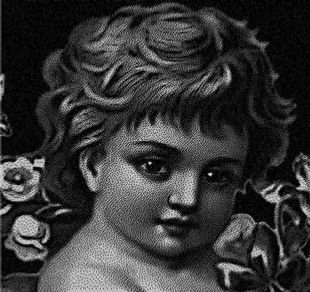

а) Сначала гравировать полный портрет с одеждой и фоном в один проход (рис.1). Далее повторным проходом гравировать только лицо, выделенное маской (рис.2). В результате лицо гравируется за два прохода с высоким качеством, а остальная часть портрета за один проход (скорость). По сравнению с гравировкой всей картинки в два прохода экономим и время, и ресурс гравировальной иглы.

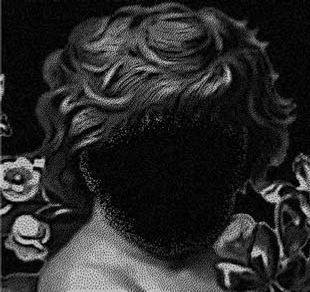

б) Сначала гравировать только лицо острой иглой (рис.2). Затем поменять острую иглу на изношенную и гравировать оставшуюся часть портрета (рис.3). Экономим гравировальные иглы.
В режиме маски можно использовать оба метода.
С помощью маски легко выделить на картинке фрагмент любой формы и даже несколько фрагментов, например, отдельно два лица на двойном портрете. Маска создается в программе Adobe Photoshop простым закрашиванием черной кистью ненужного фона на картинке. При создании маски вы можете использовать весь богатый набор инструментов Photoshop – дополнительные слои, кисти и ластики с размытыми краями. Маска легко переносится в программу Engrave копированием и вставкой через буфер обмена нажатием всего лишь трех кнопок - <Ctrl-A>, <Ctrl-(Shift)-C> в программе Photoshop, <Ctrl-V> в программе Engrave. Маску в программе Engrave можно включить и выключить простым нажатием кнопки.
Когда маска изображения включена (рис.2), станок гравирует только видимую часть картинки.
Преимущества использования маски:
Уважаемые пользователи версии 8! Нам важно знать ваше мнение о работе новой системы, обнаруженных ошибках и рекомендациях, какие полезные функции вы хотели бы получить в будущих версиях. Просим вас отправлять свои отзывы на нашу электронную почту. Мы примем к сведению все ваши замечания и обязательно учтем их в наших разработках.
Тем, кто выскажет ценные предложения, мы предоставим в подарок существенные скидки на приобретение новых версий системы.
Наш адрес e-mail: mx1@sauno.ru (в письме сделайте пометку "Версия 8")
