Версия 10 – новейшая версия системы управления станками для ударного и лазерного гравирования.
Версия 10 устанавливается на все новые лазерно-ударные станки "График-3КЛ".
Дата выхода: май 2016 г.
Версия 10 работает в режиме ударной и лазерной гравировки. Управление ударной и лазерной гравировкой производится из программы Engrave, режимы переключаются командой меню. Есть также режим лазерной маркировки и резки материала.
В режиме скоростной гравировки частота достигает 600 ударов в секунду. Таким образом, скорость гравировки повысилась в 1.5 раза по сравнению с предыдущей версией. Скоростная гравировка включается нажатием кнопки "Турбо" в панели материалов программы Engrave.

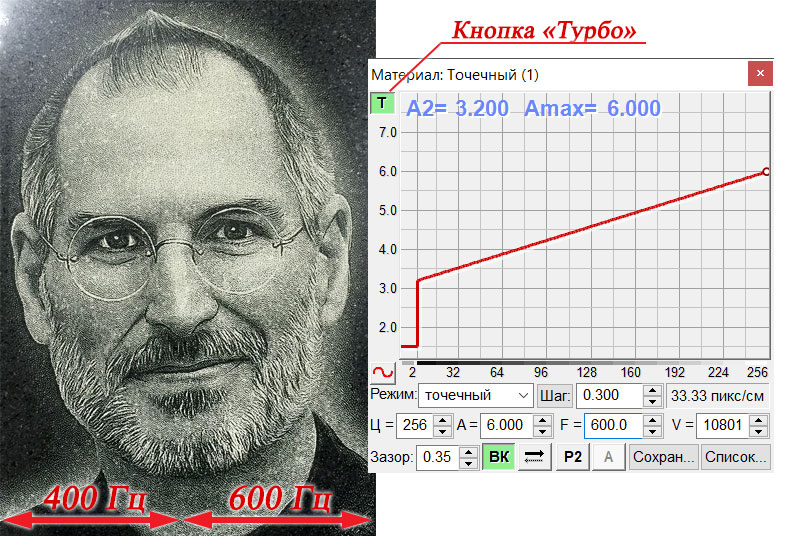

На фотографии левая половина портрета сделана в стандартном режиме с частотой 400Гц, а правая половина в режиме скоростной гравировки с частотой 600Гц. Как можно убедиться, высокая скорость не отражается на качестве работы.
Режим векторной гравировки (маркировки), ранее доступный только для фрезерных станков, теперь работает во всех ударных станках десятой версии. В лазерных станках «График-3КЛ» векторная гравировка используется для лазерной резки и лазерной маркировки материалов.
Смотрите подробнее о режиме векторной гравировки...

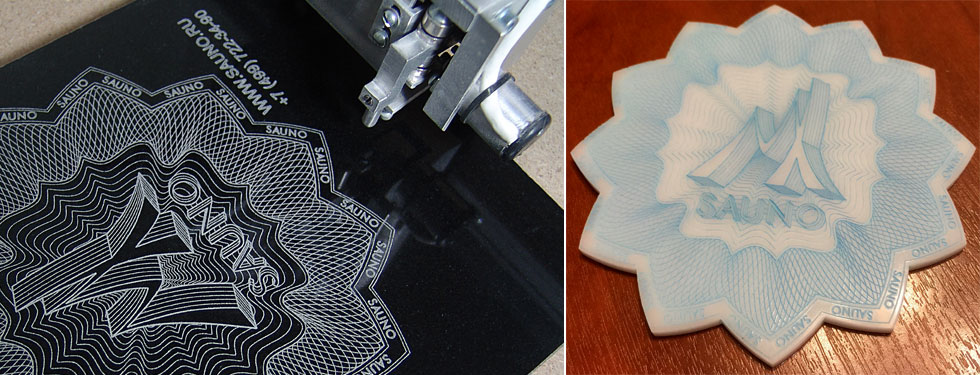

На фото слева результат ударной маркировки на камне. На фото справа сначала была сделана маркировка узора лазером на пластмассовой пластине, а затем лазером вырезана звезда по заданному контуру.
В режиме камня можно теперь использовать заготовки не только прямоугольной, но также овальной и сложной формы (фигурные памятники).

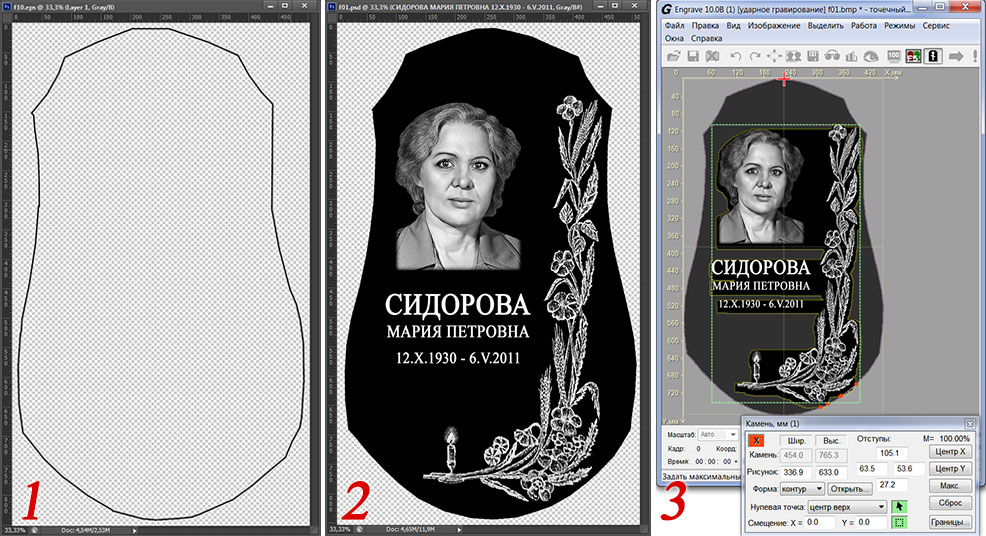

На рисунках 1,2,3 показан процесс создания макета памятника сложной формы.
Макет фигурного памятника создается в графическом редакторе, например, Adobe Photoshop (рис.1). Фигурную форму камня можно сфотографировать и перенести в Photoshop или использовать для этой цели сканер контуров компании САУНО.
Далее на макете камня задается изображение для гравировки с учетом размеров заготовки и отступов (рис.2).
И наконец, макет вместе с гравируемым изображением копируется в программу Engrave и одним нажатием клавиши преобразуется в изображение для гравировки + фигурный макет (рис.3)
При настройке размеров и расположения картинки на камне важно, чтобы при гравировке игла или датчик уровня не вышли за пределы камня, иначе заготовка будет испорчена. Особенно сложно оценить ситуацию для заготовок овальной и сложной формы.

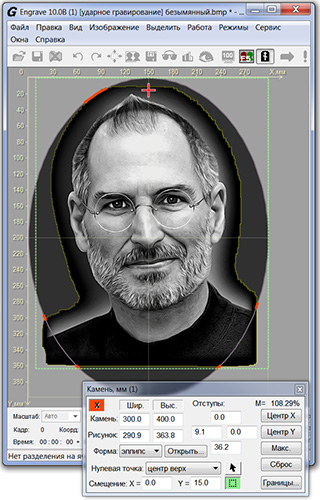

Теперь программа Engrave прямо в режиме камня покажет вам наглядно с помощью красных отметок, в каком месте картинка выходит за границы заготовки.

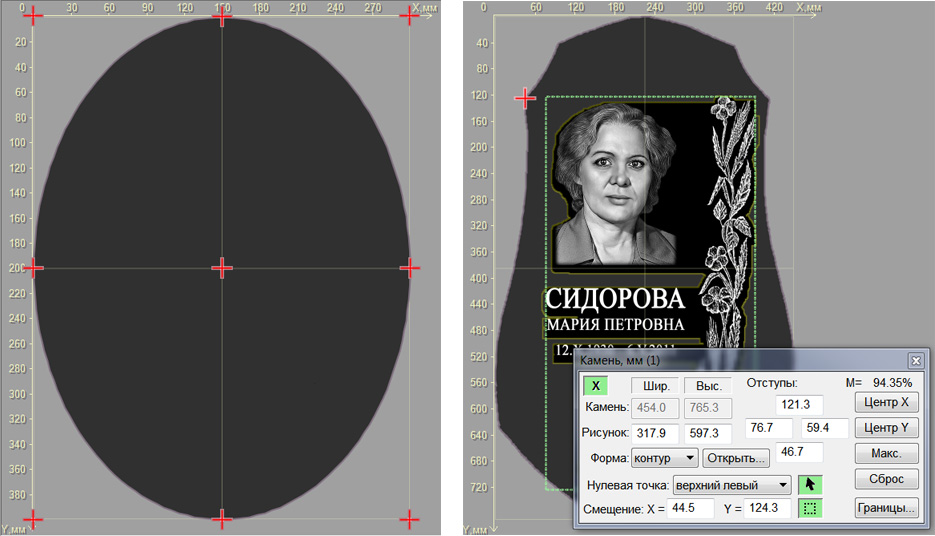

Теперь можно задать в нулевую точку заготовки в любом углу, в центре заготовки или в центре одной из четырех сторон (см. рисунок слева).
Но это не все! Можно дополнительно задать произвольные отступы от выбранной нулевой точки. Также возможно выбрать в качестве нулевой точки характерный угол на фигурной заготовке, как показано на рисунке справа.
Гравировка на овале теперь настраивается в режиме камня. Благодаря проверке выхода изображения за пределы овала и свободе в выборе нулевой точки гравировка на овале значительно упростилась. Теперь легко настроить картинку так, чтобы она была максимальных размеров и в то же время не выходила за пределы овала.
В режиме маски при повторном проходе можно выбрать порядок гравировки: сначала вся картинка, а потом замаскированная часть, или наоборот: сначала маска, а потом вся картинка. Список выбора находится в нижней панели программы Engrave.
Кнопка «Шаг» в панели «Материал» позволяет одной командой изменить шаг гравирования при сохранении текущих размеров изображения.
