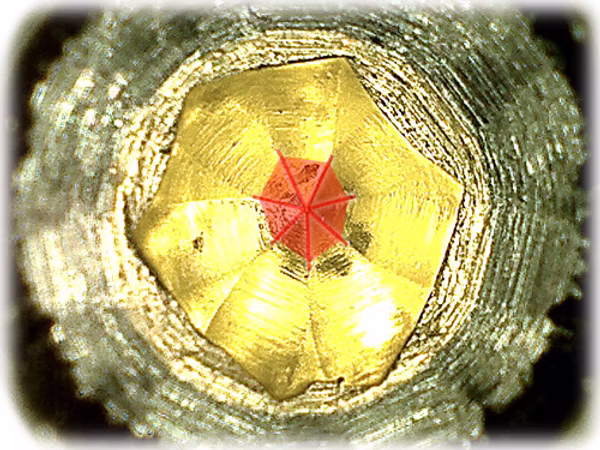

Вид на иглу со стороны вершины на фотографиях, сделанных под микроскопом с большим увеличением. Игла заточена на станке "График-ЗТ" в виде 7-гранной пирамиды.

На фотографии справа красными линиями отмечены все 7 граней заточки. Красной областью выделена зона переточки. Можно убедиться, что все грани заточены под одинаковыми углами, что подтверждает высокую точность обработки заточного станка.

Обратите внимание — зона переточки занимает лишь малую часть всей площади алмазного наконечника иглы. Заточной станок "График-ЗТ" благодаря высокой точности обработки при заточке снимает лишь малый слой кристалла, необходимый для качественной переточки. Заточной станок с ручным управлением, не обладая высокой точностью, снимает большой объем кристалла алмаза. Поэтому количество переточек, а значит и ресурс вашей иглы при переточке на станке САУНО значительно больше, чем у ручных заточных станков и приспособлений.
