Комплект поставки

  • Станок
  • Фрезы

Примечание: Компьютер не входит в комплект поставки станка. Вы можете использовать любой компьютер с операционной системой Windows 7, 8, 10, 11. Станок подключается к компьютеру по USB.

Гарантия на станок

Гарантия на станок - 1 год со дня продажи.

Компания САУНО осуществляет послегарантийное обслуживание, ремонт и модернизацию оборудования.

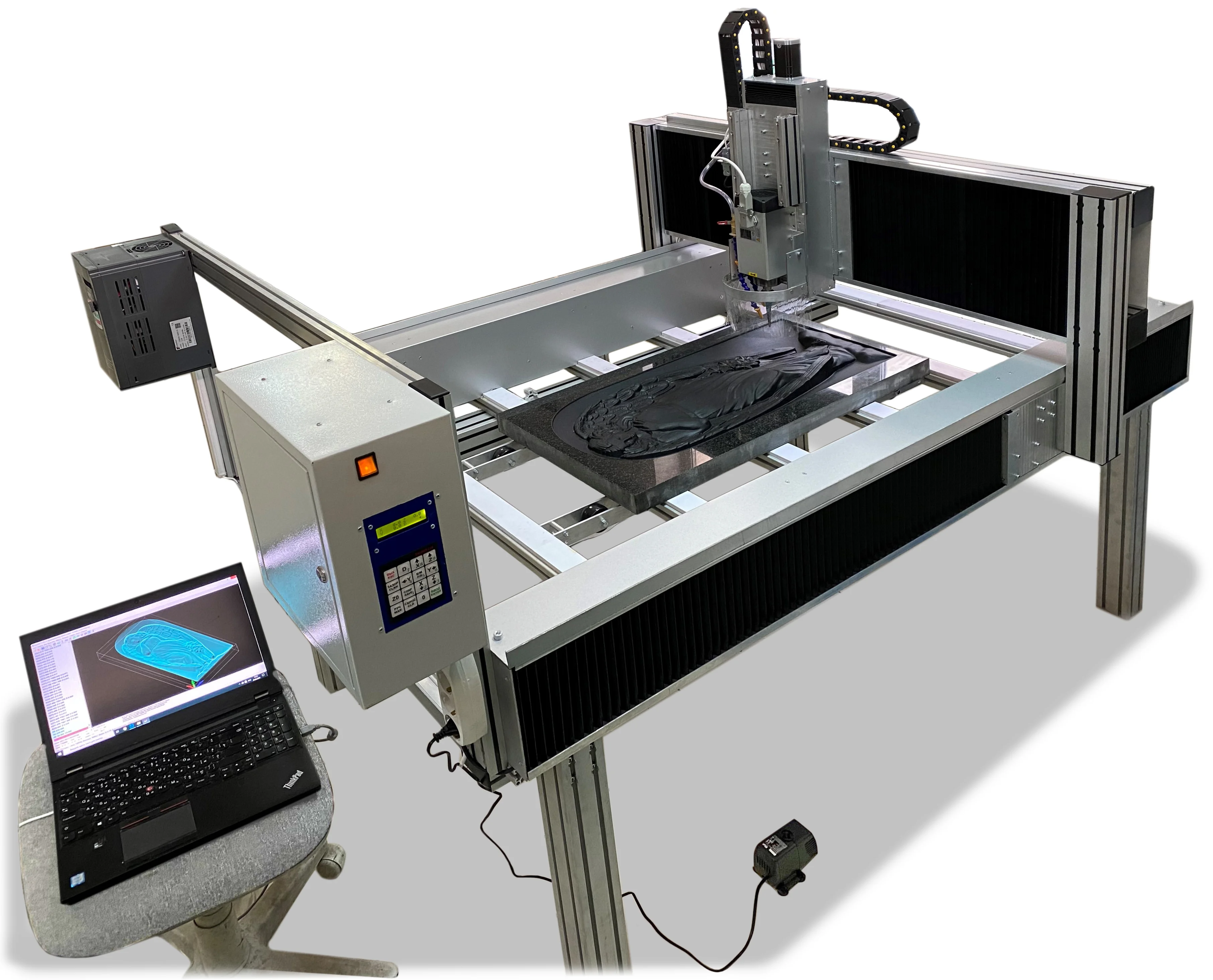

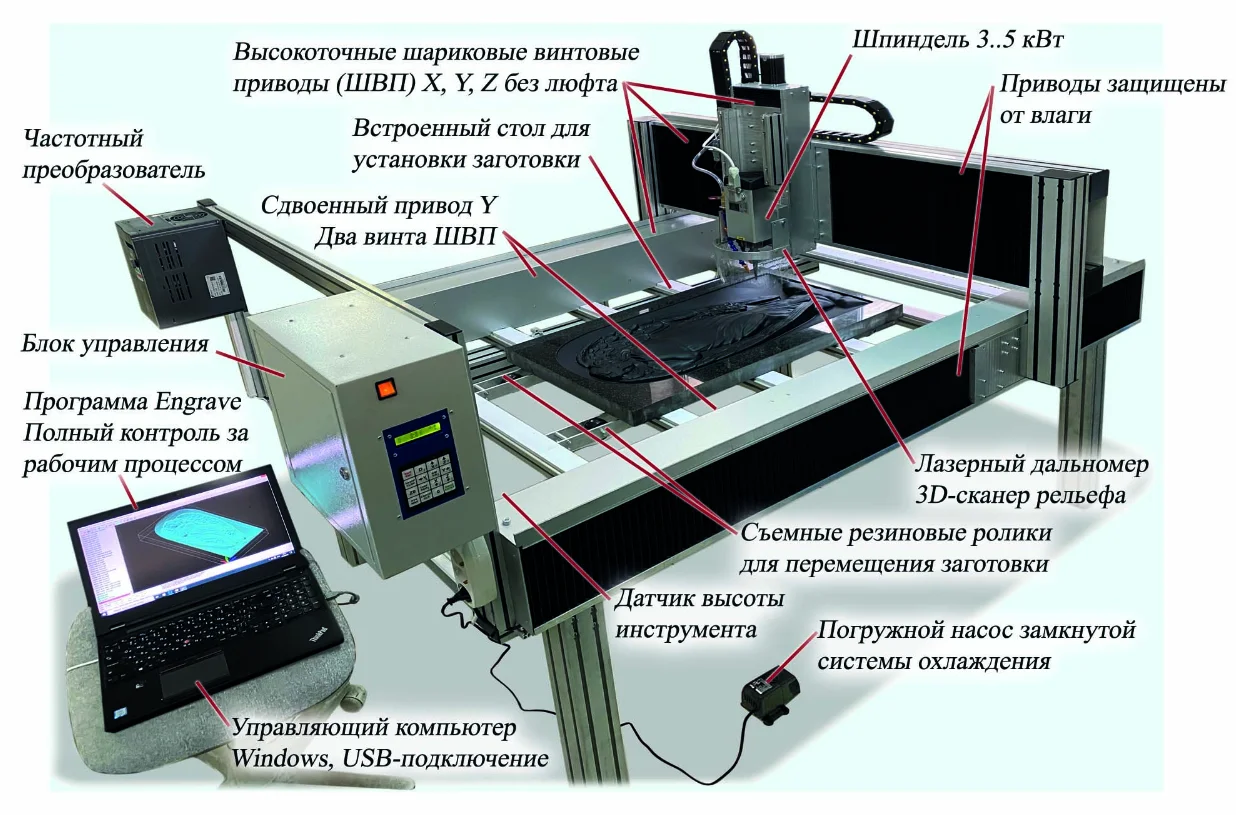

«График-3КМ» - ключевые характеристики

Высокоточные безлюфтовые приводы ШВП по всем трем осям X, Y, Z с точностью позиционирования 3 мкм обеспечивают плавность хода и высокое качество обработки поверхности.

Сдвоенный привод Y. Два винта ШВП увеличивают мощность станка и гарантируют отсутствие перекосов при движении каретки.

Встроенный рабочий стол с фиксаторами заготовки и съемными резиновыми роликами для облегчения перемещения заготовки.

Гофрозащита приводов X,Y,Z защищает приводы ШВП от воды и пыли.

На станок «График-3КМ» устанавливаются шпиндели с управлением от частотного преобразователя мощностью 2, 3, 5кВт. Включение шпинделя и регулировка скорости вращения осуществляется по командам управляющей программы (УП) или с пульта станка.

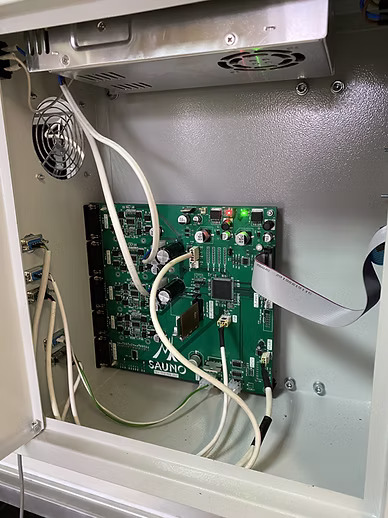

Новейший блок управления версии 12

Новейший блок управления версии 12

  • Высокая скорость и производительность работы благодаря современному алгоритму управления с контролем скорости и ускорения по каждой оси X,Y,Z и look-ahead буфером.
  • Деление шага двигателя на 16 даёт точность и плавность хода.
  • Плавное ускорение/замедление – меньше износ механики, выше точность и чистота обработки.
  • Изменение скорости подачи и пауза «на ходу», даже в середине длинных отрезков.
  • Установка мощных шпинделей (3кВт и более) с управлением по протоколу Modbus.
  • Вся система собрана на одной плате. Меньше блоков и соединений, выше надежность и ремонтопригодность.

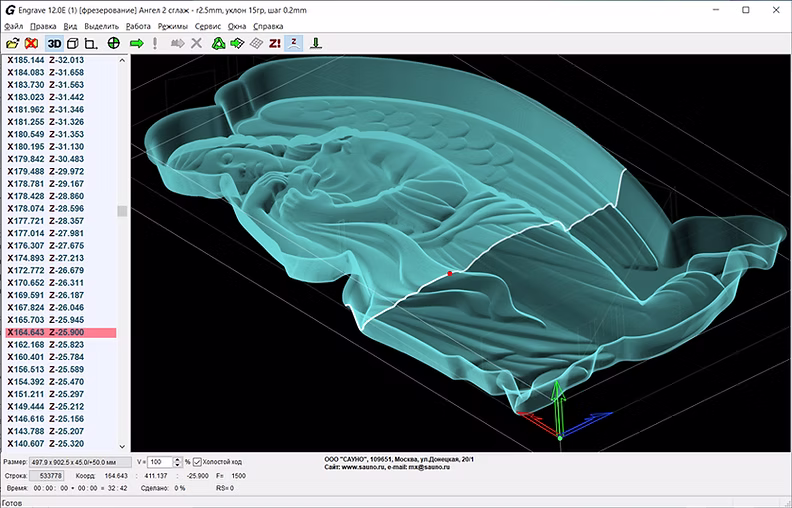

Компьютерная программа Engrave, версия 12

Компьютерная программа Engrave
  • Подключение к станку по USB. Простейшая настройка.
  • Работа с большими файлами управляющих программ (УП) - миллионы строк.
  • 3D-визуализация траектории фрезы и процесса обработки.
  • Вычисление времени обработки и времени, оставшегося до завершения работы.
  • Фрезерование выделенного фрагмента управляющей программы.
  • Продолжение работы после остановки станка или сбоя электропитания.
  • Предварительный обход по контуру области фрезерования для проверки выхода за пределы заготовки.

Проверка заглублений перед фрезеровкой барельефа

Проверка заглублений

Программное управление частотным преобразователем

Программное управление частотным преобразователем

Станок «График-3КМ» оснащается шпинделем мощностью 2.2 /3 /5кВт с управлением от частотного преобразователя (инвертера). Управление частотным преобразователем и шпинделем осуществляется по протоколу RS-485/Modbus.

  • Включение, выключение, установка частоты вращения шпинделя по командам управляющей программы (УП).
  • Регулировка оборотов шпинделя с пульта управления в процессе фрезерования.
  • Тестовый режим пульта для управления шпинделем.
  • Готовые настройки для использования различных моделей частотных преобразователей.

Контроль тока шпинделя. В ситуации, когда фреза затупилась или работает с повышенной нагрузкой, ток в шпинделе резко возрастает. Блок управления постоянно контролирует величину тока. Если нагрузка на фрезу превышает допустимый порог, то работа прерывается.

Пульт управления на смартфоне

Пульт управления на смартфоне

С помощью приложения Engrave Console смартфон Android превращается в беспроводной пульт управления станком.

  • Беспроводной пульт облегчает работу на станке с большим рабочим полем, когда нужно находиться рядом с инструментальной головкой.
  • Пульт-смартфон дублирует пульт на блоке управления, при этом можно одновременно пользоваться основным пультом.
  • На пульт смартфона выводится больше информации, чем на пульт станка. Например, координаты выводятся с точностью 0.001 мм.
  • Связь смартфона со станком осуществляется по интерфейсу Bluetooth.

Датчик высоты инструмента

  • При обработке детали несколькими инструментами, например, при проходе черновой и чистовой фрезой, компенсирует разницу в высоте инструментов.
  • Если фреза сломалась во время работы, то при замене фрезы на новую компенсирует разницу в вылете при установке фрезы
Лазерный бесконтактный 3D-сканер

Лазерный бесконтактный 3D-сканер

Лазерный 3D-сканер предназначен для бесконтактного сканирования барельефов из камня, дерева, пластика, гипса и других материалов.

  • Управление сканером из программы Engrave.
  • Результат - цифровая 3D-модель формата STL для импорта в любую программу обработки 3D-графики.
  • Высокое разрешение – точность модели по высоте составляет десятки микрон.
  • Высокая скорость сканирования. Модель 30х40см сканируется за 1.5-2 часа в высоком разрешении.
  • Разрешение сканера (шаг сетки сканирования) регулируется в программе Engrave.
  • Лазерный сканер используется также для сканирования поверхности заготовки (см. ниже) вместо контактного датчика.

Смотрите видео:

Лазерный 3D-сканер. Сканированияе барельефов

Фрезеровка с лазерным сканированием поверхности

Фрезеровка с лазерным сканированием поверхности

Слежение за уровнем поверхности заготовки при фрезеровании

Перед началом работы датчик уровня сканирует поверхность заготовки. В программе Engrave траектория движения инструмента (верхняя картинка) автоматически преобразуется так, чтобы при фрезеровании учитывались наклоны и изгибы поверхности заготовки (нижняя картинка). В результате при фрезеровке на изогнутой поверхности вырезанный барельеф будет сохранять первоначальный вид.

В версии 12 для сканирования вместо контактного датчика уровня может использоваться лазерный 3D-сканер. Лазерный сканер не имеет контакта с поверхностью, ему не страшен выход за край заготовки.

О технологии сканирования поверхности заготовки также смотри здесь..

Видео сканирования поверхности заготовки:

Лазерным бесконтактным сканером...

Контактным сканером...
